Ürün Detayları
Menşe yeri: Çin
Marka adı: Victory
Sertifika: CE,ROHS,ISO 9001
Model numarası: K,N,E,J,T,B,R,S Tipleri
belge: Ürün Broşürü PDF
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 kilo
Fiyat: negotiable
Ambalaj bilgileri: Bobinlerde, kartonda ve tahta sandıkta.
Teslim süresi: 5-21 gün
Ödeme koşulları: L/C, T/T, Western Union, MoneyGram
Yetenek temini: 50 - 999 metre 2,88$

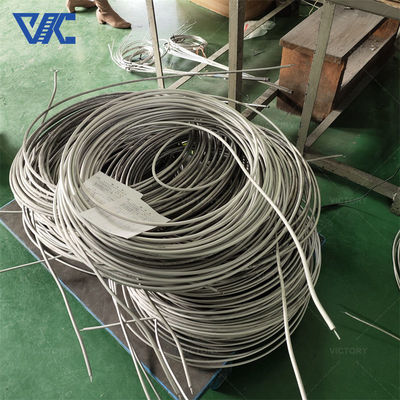

Ürün Adı: |
MI Termokupl Kablosu |
Garanti: |
1 yıl |
İletken Malzeme: |
NiCr-NiSi,NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Kon |
Kılıf Malzemesi: |
SS304,SS321, SS316, SS310, INCL600,601, Nicrobell,SS446 |
Çap(mm): |
0,25 mm ila 12,7 mm |
yalıtkan: |
%99,6 yüksek saflıkta MgO |
Sıcaklık aralığı: |
0~1100(°C) |
Uygulama: |
Metal işleme ve ısı işleme alanları |
Ürün Adı: |
MI Termokupl Kablosu |
Garanti: |
1 yıl |
İletken Malzeme: |
NiCr-NiSi,NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Kon |
Kılıf Malzemesi: |
SS304,SS321, SS316, SS310, INCL600,601, Nicrobell,SS446 |
Çap(mm): |
0,25 mm ila 12,7 mm |
yalıtkan: |
%99,6 yüksek saflıkta MgO |
Sıcaklık aralığı: |
0~1100(°C) |
Uygulama: |
Metal işleme ve ısı işleme alanları |
Giriş:
Zırhlı termokopüler, metal işleme ve ısı işleminde sıcaklık ölçümü ve kontrolü söz konusu olduğunda yaygın olarak kullanılan bir araçtır.Güçlü bir sensör oluşturmak için koruyucu bir kolye ile sarılmış iki farklı metal telden oluşur.
Zırhlı termoküpler termoelektrik etkiye dayanarak çalışır, bu da termoküplerin iki telinin farklı sıcaklıklarda metallerde bağlandığı zaman bir voltaj üretildiği anlamına gelir.Bu voltaj ve sıcaklık arasında kesin bir ilişki var., bu nedenle sıcaklık değeri voltajı ölçerek çıkarılabilir.
Bu tür termokopüler, yüksek sıcaklık ortamlarına dayanabilmeleri nedeniyle metal işleme ve ısı işlem alanlarında çok kullanışlıdır.Yüksek sıcaklıkta kaynatma olup olmadığı, erime, söndürme veya diğer ısı işlemleri, zırhlı termo çiftler doğru sıcaklık ölçümleri sağlar.Hızlı tepki ve hassas sıcaklık kontrolü gerektiren uygulamalar için çok önemlidir..
Zırhlı bir termokop seçerken, özel gereksinimlerinize göre dikkate alınması gereken bazı önemli faktörler vardır.sıcaklık aralığı önemli bir husus, çünkü farklı türler farklı sıcaklık aralıkları için uygundurEk olarak, koruyucu kılıfın malzemesi de önemlidir, çünkü yüksek sıcaklıklara ve kimyasal saldırıya dayanabilmesi gerekir.ve bağlantı tipi, özel uygulama ve kurulum ihtiyaçlarına göre seçilecektir.
Genel olarak, zırhlı termokopüler, metal işleme ve ısı işlem süreçlerinde yaygın olarak kullanılan güvenilir, yüksek sıcaklığa dayanıklı sıcaklık ölçüm ve kontrol araçlarıdır.Termoelektrik etkisini ölçerek, metal işleme süreçlerinin kalitesini ve istikrarını sağlamak için doğru sıcaklık verileri sağlarlar.
Ürün Özellikleri:
Avantajı:
Özel uygulamalar:
Diğer ilgili bilgiler:
Zırhlı termokopüler genellikle termoelektrik etkiye dayanan termoelektrik potansiyel farkı üreten iki farklı metal telden oluşur.ve termoelektrik potansiyel farkını ölçerek sıcaklığı belirlemek.
Zırhlı termokopüllerin seçimi belirli çalışma koşullarına ve sıcaklık aralığına dayanmalıdır.Farklı zırh malzemeleri farklı çalışma ortamları ve sıcaklık gereksinimleri için uygundur.
Parametreler:
|
Kod
|
Termokopelin kablo bileşeni
|
||
|
+ Pozitif bacak
|
- Negatif bacak.
|
||
|
N
|
Ni-Cr-Si ((NP)
|
Ni-Si-magnezyum (NN)
|
|
|
K
|
Ni-Cr ((KP)
|
Ni-Al ((Si) (KN)
|
|
|
E
|
Ni-Cr ((EP)
|
Cu-Ni (EN)
|
|
|
J
|
Demir (JP)
|
Cu-Ni (JN)
|
|
|
T
|
Bakır (TP)
|
Cu-Ni (TN)
|
|
|
B
|
Platin Rodyum - 30%
|
Platin Rodyum -6%
|
|
|
R
|
Platin Rodyum% 13
|
Platin
|
|
|
S
|
Platin Rodyum -10%
|
Platin
|
|
|
Malzeme
|
Türü
|
Sınıf
|
Çalışma sıcaklığı (değre)
|
Dayanıklılık
|
Standart
|
|
|
Uzun vadeli
|
Kısa süreli
|
|||||
|
NiCr-NiSi
|
K
|
1
|
-40~1100
|
-40~1300
|
±1,5 derece
|
GB/T 2614-1998
|
|
2
|
±2,5 derece
|
|||||
|
NiCr-CuNi
|
E
|
1
|
-40~800
|
-40~900
|
±1,5 derece
|
GB/T 4993-1998
|
|
2
|
±2,5 derece
|
|||||
|
Fe-Constantan
|
J
|
1
|
-40~600
|
-40~800
|
±1,5 derece
|
GB/T 4994-1998
|
|
2
|
±2,5 derece
|
|||||
|
Cu-CuNi
|
T
|
1
|
-200~300
|
-200~400
|
±0,5 derece
|
GB/T 2903-1998
|
|
Dış kabuk ((mm)
|
çekirdek tel Dia. ((mm)
|
Dış kabuk (mm) çekirdek tel (mm)
|
Uzunluk ((m)
|
|||||
|
Dışarıya çık.
|
Duvar kalınlığı
|
K,N,E,J,T Tipleri
|
S,R,B türleri
|
K,N türleri
|
E,J,T Tipleri
|
S,R Tipleri
|
B Tipleri |
|
|
0.5
|
0.05-0.10
|
0.08-0.12
|
- Evet.
|
SS304. SS321.
SS316,
SS310, INCL600
|
SS30, SS32,
SS316
|
INCL60, INCL800
|
INCL60, INCL800
|
500
|
|
1.0
|
0.10-0.20
|
0.15-0.20
|
- Evet.
|
300
|
||||
|
1.5
|
0.15-0.25
|
0.23-0.30
|
- Evet.
|
200
|
||||
|
1.6
|
0.16-0.26
|
0.26-0.36
|
- Evet.
|
200
|
||||
|
2.0
|
0.25-0.35
|
0.40-0.50
|
0.25.030
|
180
|
||||
|
3.0
|
0.38-0.48
|
0.50-0.60
|
0.30-0.40
|
80
|
||||
|
3.2
|
0.48-0.58
|
0.58-0.68
|
0.30-0.40
|
75
|
||||
|
4.0
|
0.52-0.62
|
0.60-0.70
|
0.35-0.40
|
70
|
||||
|
4.8
|
0.73-0.83
|
0.75-0.85
|
0.40-0.45
|
40
|
||||
|
5.0
|
0.78-0.88
|
0.80-0.90
|
0.40-0.45
|
40
|
||||
|
6.0
|
0.98-1.08
|
0.90-1.10
|
0.45-0.50
|
30
|
||||
|
6.4
|
105-1.15
|
1.02-1.12
|
0.45-0.50
|
30
|
||||
|
8.0
|
1.30-1.44
|
1.30-1.40
|
0.45-0.50
|
20
|
||||
|
12.7
|
1.75-1.90
|
1.95-2.05
|
- Evet.
|
10
|
||||
|
Kalibrasyon
|
Dayanıklılık
|
|
|
|
Özel Sınırlar (I Sınıf)
|
Standart Sınırlar (II Sınıf)
|
Sıcaklık aralığı (°C)
|
|
|
K (Chromel vs Alumel)
|
±1,5°C veya ±0,4% |
±2,5°C veya ±0,75%
|
-40~1000
|
|
J (Demir vs. Constantan)
|
-40~750
|
||
|
E (Chromel vs Constantan)
|
-40~800
|
||
|
T (Copper vs. Constantan)
|
±1°C veya ±0,75%
|
-40~350
|
|
|
