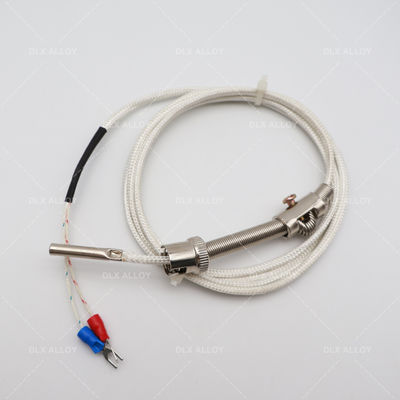

Endüstriyel sıcaklık sensörü yüzeyi Tip K Termokop Rtd Pt100

Pt100 sıcaklık sensörü, sensör elemanının malzemesi olarak platin (Pt) kullanan yaygın bir termal direnç sensörüdür.burada 100 platin termik direncinin direnç değerinin 0°C'de 100 ohm olduğu anlamına gelir.

Pt100 sıcaklık sensörünün prensibi platin termik direnci ile sıcaklık arasındaki doğrusal ilişkiyi kullanmaktır.Platin termik direncinin direnç değeri de buna göre değişir.Uluslararası standartlara göre, Pt100 sıcaklık sensörlerinin direnci farklı sıcaklıklarda belirli değerlere sahiptir.Pt100 sıcaklık sensörleri için direnç-sıcaklık ilişkisini belirleyen.

Pt100 sıcaklık sensörleri genellikle bir seramik veya cam çipi etrafında sarılmış ve koruyucu bir kasa içinde kapsüllenmiş platin termistor telinden oluşur.Doğrudan ölçülen nesneye dokunabilir ve platin termal direncinin direnç değerini ölçerek sıcaklığı hesaplayabilirlerPt100 sıcaklık sensörü yüksek hassasiyet, istikrar ve iyi doğrusallık özelliklerine sahiptir ve endüstriyel kontrol, laboratuvar testi,sıcaklık izleme ve diğer alanlar.

Pt100 sıcaklık sensörünün çıkışı genellikle bir direnç değeri olup, bu direnci bir sıcaklık değerine dönüştürmek için bir sıcaklık ölçüm cihazı veya dönüştürücü gerektirir.Genel dönüşüm yöntemleri, Pt100'ün direnç-sıcaklık ilişkisine dayanan arama tabloları veya interpolasyon hesaplamalarını kullanmaktır.Modern sıcaklık ölçüm ekipmanları genellikle Pt100 sıcaklık sensörünün giriş ve sıcaklık dönüştürme işlevlerine sahiptir, bu da sıcaklık ölçümünü daha uygun ve doğru hale getirir.

Pt100 sıcaklık sensörlerinin doğruluğu, yapım kalitesine ve uygulama gereksinimlerine bağlı olarak değişebilir. Genel olarak, Pt100 sıcaklık sensörlerinin standart doğruluğu A kategorisidir,B ve 1⁄3B kategorileri.

A kategorisi: -200°C ile +650°C arasındaki sıcaklık aralığında, A kategorisindeki Pt100 sıcaklık sensörünün doğruluğu ±(0,15+0,002 nott) °C'dir.Burada t ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆ ̆Bu sıcaklık aralığında, doğruluk ± 0.15 ° C artı sıcaklık değerinin% 0.2'sidir.

B kategorisi: B kategorisi Pt100 sıcaklık sensörleri, -200°C'den +650°C'ye kadar bir sıcaklık aralığında ±(0.3+0.005 dereceye kadar) °C'lik bir doğruluğa sahiptir. B kategorisi doğruluğu, A kategorisinden biraz daha düşüktür, ±0.3°C artı 0Sıcaklık değerinin %5'i.

Kategorisi 1⁄3B: Kategorisi 1⁄3B Pt100 sıcaklık sensörleri, -200°C'den +450°C'ye kadar sıcaklık aralığında ±(0.1+0.003 dereceye kadar doğruluğa sahiptir. Kategorisi 1⁄3B'nin nispeten yüksek doğruluğu ±0.1°C artı 0.Sıcaklık değerinin %3'ü.
